オールアンカーの下穴径・深さ完全ガイド｜失敗を防ぐ規格一覧と施工手順
建設現場からDIYの設備据え付けまで、コンクリート面への機材固定で最も広く使われているのが「芯棒打込み式」のオールアンカーです。しかし、施工現場で起きるアンカー脱落事故の多くは、本体の強度不足ではなく「下穴の穿孔径や深さの選定ミス」、そして「下穴内の清掃不備」に起因しています。
下穴のわずかコンマ数ミリのズレや数ミリの深さ不足が、設計通りの拡張力を奪い、致命的な抜けトラブルを引き起こします。本記事では、業界標準であるサンコーテクノの最新仕様を基に、M6からM12を中心とした下穴径・穿孔深さの一覧表、材質ごとの特性、そしてプロが実践する確実な施工要領を徹底解説します。
📌 【この記事の重要ポイントまとめ】
- 要点1：オールアンカーの下穴径はボルトの呼び径とは異なり、必ずメーカー指定の専用ドリル径（M10なら10.5mm等）で穿孔する必要がある。
- 要点2：抜けトラブルの2大要因は「深さ不足・過剰による拡張不良」と「粉塵未清掃による摩擦力低下」であり、ダストポンプ清掃の有無で強度が劇的に変化する。
- 要点3：Cタイプ（スチール）とSCタイプ（ステンレス）の環境別使い分けと、打込棒を用いた正確な芯棒施工が安全担保の絶対条件となる。
【規格表】オールアンカーの下穴径一覧と穿孔深さ管理基準
オールアンカー（芯棒打込み式）は、穿孔した下穴に本体を差し込み、頭部の芯棒をハンマーで打ち込むことでスリーブ先端が開き、コンクリート孔壁に食い込んで固着する構造です。そのため、指定されたドリル径より穴が大きければ拡張してもコンクリートに噛み合わず、小さすぎれば本体が奥まで入りません。
以下は、現場で頻繁に使用される主要サイズ（スチール製Cタイプ／ステンレス製SCタイプ共通）の下穴基準データ一覧です。
| ネジの呼び（サイズ） | 指定下穴ドリル径 | 必要下穴深さ（基準） | 埋込み長さ目安 | 最大引張荷重（参考値） |
|---|---|---|---|---|
| M6（C-645等） | 6.4 mm | 35 mm 以上 | 30 mm | 約 5.2 kN |
| M8（C-850等） | 8.5 mm | 40 mm 以上 | 35 mm | 約 9.1 kN |
| M10（C-1060等） | 10.5 mm | 45 mm 以上 | 40 mm | 約 14.2 kN |
| M12（C-1270等） | 12.7 mm | 55 mm 以上 | 50 mm | 約 20.0 kN |
| M16（C-1610等） | 17.0 mm | 70 mm 以上 | 60 mm | 約 32.5 kN |
※数値は普通コンクリート（Fc=21N/mm²）基準の目安値です。構造物の安全計算においては、最大引張荷重ではなく安全率（通常1/3〜1/5程度）を考慮した許容引張荷重を用いて設計する必要があります。
オールアンカーが抜ける原因と対策｜現場で多発する3大ミス
「芯棒をしっかり打ち込んだはずなのに、ナットを締め上げたらアンカーごと抜けてきた」というトラブルは、施工現場で後を絶ちません。原因の9割以上は以下の3点に集約されます。
1. ドリル刃の選定間違い（径の不適合）
最も初心者に多いのが、「M10ボルトだから10.0mmの刃で穿孔する」という勘違いです。サンコーテクノのM10オールアンカーは外径が太めに設計されており、指定刃は10.5mmです。無理に叩き込もうとすると芯棒が曲がって拡張しきれず、逆に摩耗したドリル刃で穿孔して穴径が狭くなると、アンカーが所定の深さまで入りません。
2. 下穴内の切粉（粉塵）の残留
コンクリートドリルで穿孔すると、穴の奥や側面に大量の微粉末がたまります。この切粉を放置したままアンカーを挿入すると、スリーブとコンクリート壁面の間に粉が挟まり、十分な摩擦抵抗が得られません。その結果、設計荷重の半分以下の力でスルリと引き抜けてしまいます。
3. 穿孔深さの不足と底打ち不良
オールアンカーは、取付物の厚みとアンカーの首下長さに応じて、穴底に先端がつかない適切な深さ管理が求められます。深さが足りないとアンカーが浮き上がり、ナット締め付け時に必要なネジ山長さを確保できなくなります。

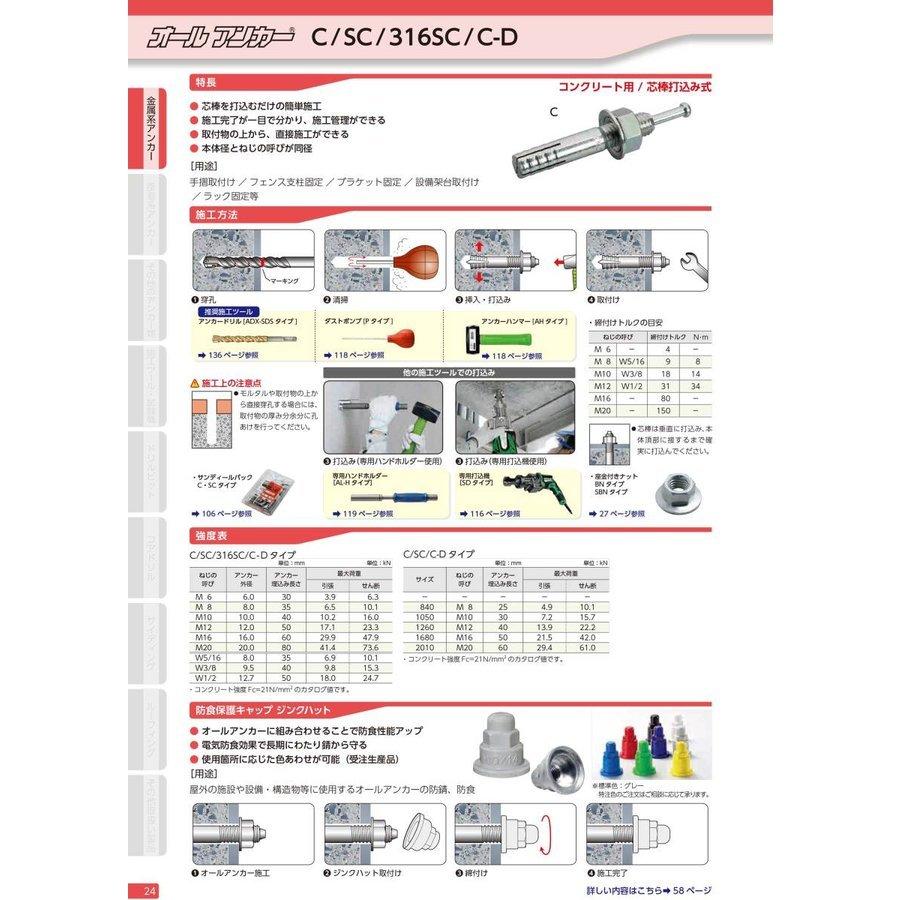

芯棒打込み式アンカー施工要領｜プロが実践する4ステップ
メーカーが定める「芯棒打込み式アンカー施工要領」に則った正しい手順を踏むことで、初期不良や抜け事故を完全に防ぐことができます。
ステップ1：正確なマーキングと穿孔
振動ドリルまたはハンマードリルに指定サイズのコンクリートドリル刃を装着します。ドリル刃の根元にビニールテープ等で「必要穿孔深さ」の目印（マーキング）を巻き、コンクリート面に対して垂直を維持しながら規定の深さまで一気に穿孔します。
ステップ2：下穴清掃（ダストポンプ・ブロアー）
穿孔完了後、必ず専用のダストポンプまたはブロアーを穴の最奥部まで差し込み、最低でも3〜5回以上強く空気を吹き込んで切粉を完全に排出します。重要構造物の場合は、ワイヤーブラシでの孔壁清掃とブロアー吸引を併用するのが現場の鉄則です。
ステップ3：アンカー本体の挿入
取付物をセットした上から、あるいは直接コンクリート穴にアンカーを挿入します。このとき、ワッシャーとナットが本体上部のネジ部に軽くかかった状態にしておき、ハンマーで軽く叩いてフランジ面が密着するまで挿入します。
ステップ4：芯棒の打込み（打込棒の活用）
アンカー頭部から突き出ている芯棒を、ハンマーで頭部とツライチ（面一）になるまで垂直に打ち込みます。狭所やボルトのネジ山を保護したい場合は、必ず「オールアンカー専用打込棒」を使用してください。斜めに叩いて芯棒を曲げてしまうと、内部のエキスパンダーが均等に開かず強度が著しく低下します。
Cタイプ（スチール）とSCタイプ（ステンレス）の材質違いと環境選定
オールアンカーを選ぶ際、下穴サイズと並んで重要なのが「母材の腐食環境に応じた材質選定」です。
| 型番・材質 | 表面処理・耐食性 | 主な適用環境 | 選定時の注意点 |
|---|---|---|---|
| Cタイプ （スチール製） | 三価クロメート処理 / 電気亜鉛めっき （標準的な防錆力） | 屋内機械据付、間仕切り壁、屋内配管支持金具など | 湿気の多い場所や屋外では数年で赤錆が発生し、破断リスクが高まる。 |
| SCタイプ （ステンレス製） | SUS304相当 （極めて高い耐候・防錆性） | 屋外看板、外壁金物、太陽光架台、給湯器固定など | 塩害地域や酸性環境ではSUS316等の高耐食仕様を検討する。 |
| C-Dタイプ （溶融亜鉛めっき） | ドブめっき （厚膜めっきによる高耐久） | 道路資材、土木構造物、屋外鉄骨架台 | めっき膜が厚いため、ナットの嵌合（通り）を確認して施工する。 |
【実態検証】利用者の生の声と現場目線で見えたリアル
建設・電設業界の作業員やDIYユーザーが投稿するコミュニティやSNSの声を検証すると、現場特有のトラブルパターンが浮き彫りになります。
「打撃回数が多すぎて芯棒がつぶれた」という声は、特に狭小スペースで多く見られます。短いハンマーで無理に叩こうとすると、打撃軸がブレて芯棒の頭がキノコ状に変形し、途中で打撃力が伝わらなくなります。現場職人の間では「頭部を直接叩くのではなく、アンカー径に合った打込棒（マシンホルダー等）を当てて一気に打ち抜くのが定石」とされています。
また、「タイル目地やブロックの空洞部に打ち込んで抜けた」という失敗談も散見されます。オールアンカーは「中実の普通コンクリート」で規定の拡張圧力を得る設計になっており、ALC（気泡コンクリート）や中空ブロックに打っても強度はほぼゼロです。母材の種類に応じたアンカー選定を行わなければ、重大な脱落事故につながります。
一般に知られていない盲点とネットの誤解
ネット上の簡易解説動画やブログ記事では、「下穴深さはアンカーの長さと同じでよい」と解説されていることがありますが、これは明確な誤りです。
下穴深さは「本体埋込み長さ ＋ 5〜10mm程度の余裕」を持たせるのが施工基準です。孔底にわずかに残った切粉を逃がすスペース（粉溜まり）がないと、アンカー先端が底突きしてしまい、芯棒を打ち込んだ際に拡張部が十分に開ききりません。逆に、貫通してしまうような薄いコンクリートスラブでは、裏面破壊（コーン状破壊）を起こして強度が発現しないため、コンクリート厚みに対する埋込み深さの管理が不可欠です。
【プロの結論】おすすめできる施工条件・慎重になるべき構造
アンカー工事の安全性を担保するため、以下の基準で工法を見極めてください。
オールアンカーが最も適している条件：
厚み100mm以上の無垢コンクリート床・壁面への静止機器固定、配管支持金物の留め付け、フェンス支柱の固定など。施工完了の目視確認（芯棒の沈み込み）が容易なため、大量の留め付け箇所をスピーディかつ均一に管理したい場合に最適です。
他のアンカー（ケミカル・中空用）へ切り替えるべき条件：
天井面への重量物吊り下げ（芯棒打込み式は引張衝撃に対する安全率がシビアなためグリップアンカーや接着系が推奨）、ALC板・中空押し出し成形セメント板への施工、振動・衝撃荷重が常時加わる大型モーターの固定など。これらの条件下では、接着系アンカー（ケミカルアンカー）や締結構造を見直す必要があります。
【オール アンカー 下 穴】に関するよくある質問（FAQ）
Q1：下穴ドリル径を間違えて大きく開けすぎてしまった場合、リカバリー方法はありますか？
A1：一度大きく開けてしまった下穴に同一サイズのオールアンカーをそのまま打つことはできません。拡張しても孔壁に届かず抜けるためです。対策としては、「ワンサイズ太いアンカーに変更して再度下穴を拡大穿孔する」か、「エポキシ樹脂等の注入式ケミカルアンカーに変更して異形棒鋼やボルトを定着させる」のが安全な修正手順です。
Q2：下穴清掃に掃除機を使っても問題ありませんか？
A2：家庭用掃除機ではノズルが穴の奥まで届かず、底に固着した重い切粉を吸引しきれないケースがあります。専用のノズル付きダストポンプで奥から外へ粉を吹き飛ばすか、先端の細いブロアーノズルを使用してください。孔壁に付着した微粉を擦り落とすワイヤーブラシを併用するとさらに確実です。
Q3：芯棒が途中で止まって奥まで入り切らない場合の対処法は？
A3：下穴の深さ不足か、穴内部に切粉が詰まっている可能性が高いです。芯棒が中途半端な状態で無理に打撃を続けるとアンカーが破損します。この場合、そのアンカーは破棄し、位置をずらして（アンカー中心間距離を所定以上離して）新しく下穴を開け直す必要があります。
まとめ：確実な下穴管理が強固なアンカー施工を実現する
オールアンカーは、適切な選定と施工要領を守ることで極めて強力かつ安定した引き抜き耐力を発揮する優れたファスナーです。その性能を100%引き出すための鍵は、「指定通りのコンクリートドリル刃選定」「マーキングによる穿孔深さ管理」「ダストポンプによる完全な切粉清掃」の3点に尽きます。
作業前の下穴径確認と、芯棒打込み棒を用いた確実な打撃を徹底し、安全基準を満たした高品質な施工を実践してください。 （出典: オール アンカー 下 穴（Yahoo!ニュース））
